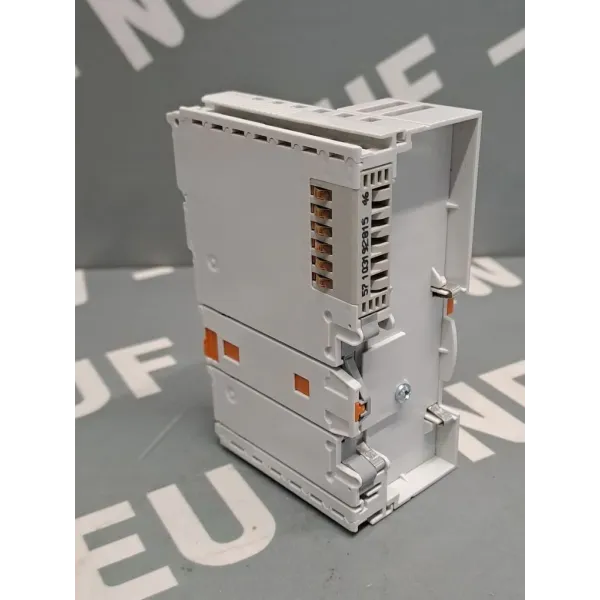

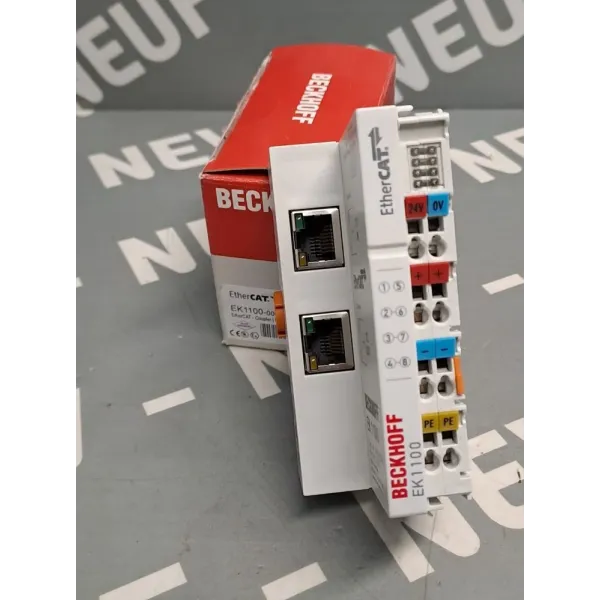

BECKHOFF EK1100

Le coupleur EtherCAT BECKHOFF EK1100 assure la liaison entre le bus de terrain EtherCAT et les terminaux EtherCAT de votre installation d’automatisation industrielle. Il convertit les télégrammes Ethernet 100BASE-TX en signaux E-bus pour permettre la communication avec les terminaux raccordés. Il constitue ainsi le point de raccordement d’une station de terminaux au réseau EtherCAT.

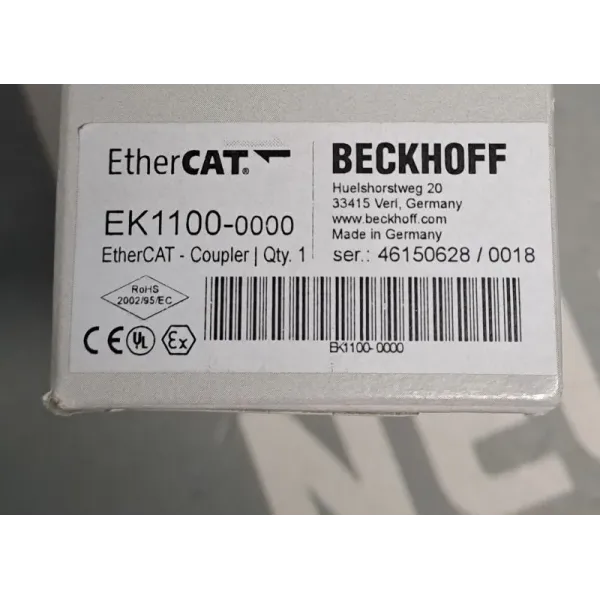

• Référence : EK1100, marque BECKHOFF.
• Connexion réseau : 2 prises RJ45, avec des longueurs de connexion jusqu’à 100 m.
• Capacité du système : jusqu’à 65 535 bornes EtherCAT dans l’ensemble du système.
• Détection des terminaux : automatique, avec représentation individuelle dans l’image du processus.

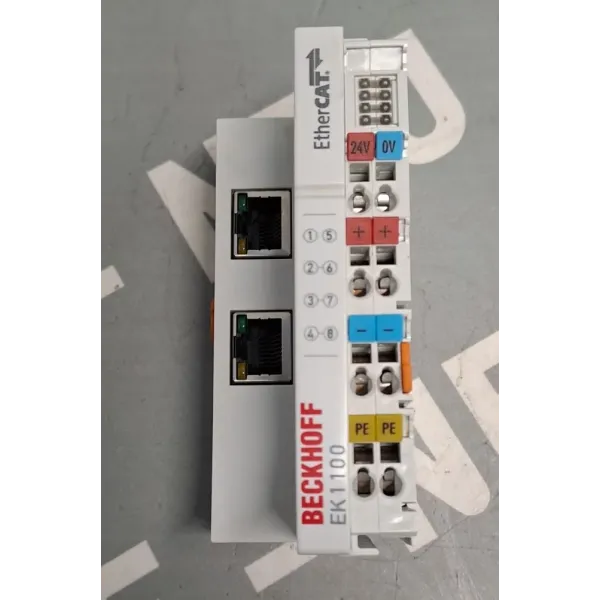

• Alimentation système et terrain : chacune en 24 V DC, fournie directement au coupleur.
• Alimentation pour la communication des bornes : le coupleur peut fournir au maximum 5 V et 2 A.
• Distribution de l’alimentation de terrain : par les contacts de puissance, jusqu’à 10 A.

Raccorder une station et prolonger le segment EtherCAT

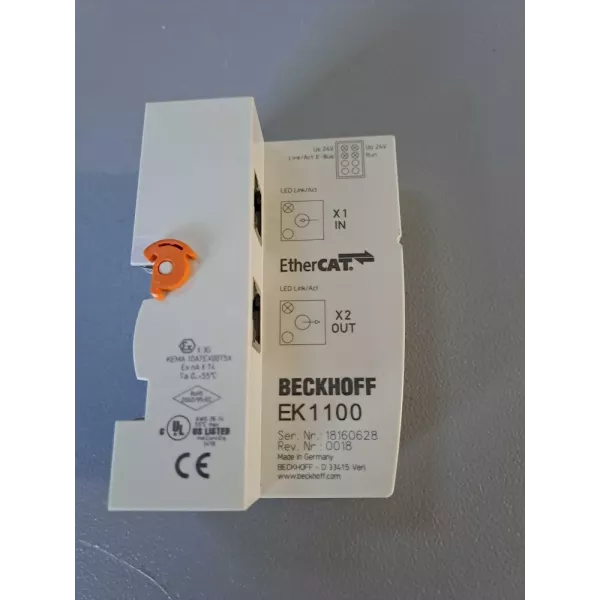

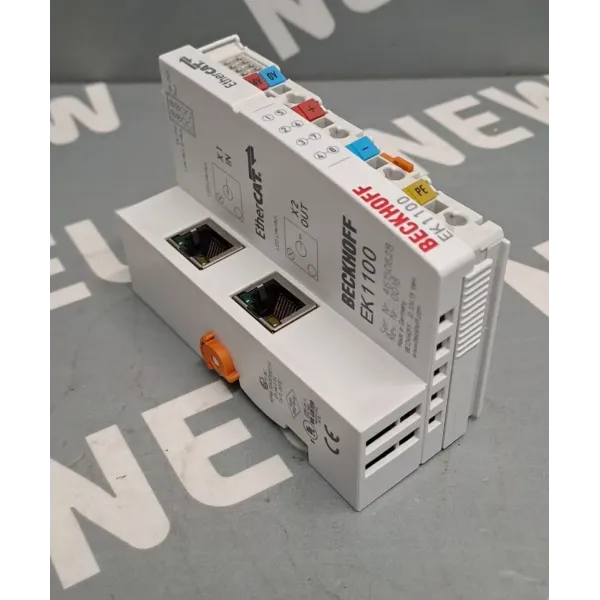

Une station comprend un coupleur et les terminaux EtherCAT associés. Sur l’EK1100, la prise Ethernet supérieure sert à raccorder le coupleur au réseau. La prise inférieure permet de connecter, si nécessaire, d’autres dispositifs EtherCAT dans le même segment. Pour étendre l’installation ou mettre en place une topologie en ligne ou en étoile, une jonction EtherCAT ou une extension EtherCAT peut être utilisée.

Prévoir l’alimentation des terminaux raccordés

Les bornes EtherCAT reçoivent le courant nécessaire à leur communication à partir de la tension système fournie au coupleur. Si leur besoin en courant dépasse la capacité de l’EK1100, des bornes d’alimentation telles que la EL9410 doivent être intégrées. L’alimentation de terrain est, quant à elle, transmise aux différents composants d’entrées/sorties par les contacts de puissance. Ces deux circuits sont à prendre en compte lors de la constitution de votre station.
